AFCI/AFDD - в России !!!

Отечественная разработка новейшего средства электрической и пожарной безопасности!

Предотвращает возгорания и пожары!



Только в Москве за 9 месяцев 2015 года  зарегистрировано 4 341 пожаров, на которых погибло 352 человека. Это настоящее бедствие. Причиной более трети пожаров явилась неисправность электропроводки. Чаще всего в неисправной электропроводке возникает дуговое замыкание ("искрение"), которая и является причиной возгорания.

До сих пор не было такого устройства, которое бы обнаруживало зажигание дуги. Первые патенты появились в 1990-х годах в США, однако созданные на их основе устройства (AFCI) имели низкую чувствительность и при этом высокую частоту ложных срабатываний защиты. Тем не менее, в американских электротехнических правилах появилось требование обязательной установки AFCI.

В настоящее время за рубежом идёт активное внедрение следующего поколения устройств защиты от дуги, названных AFDD.

 Научно-производственное предприятие "Астро-УЗО" разработало устройства защиты от дугового замыкания Ф-9311 и Ф-9312 в соответствии с новейшим стандартом ГОСТ Р МЭК 62606, превосходящие аналоги по многим технико-экономическим показателям. Внедрение оригинального способа распознавания и алгоритма обработки сигналов позволило достичь высокой достоверности распознавания дугового замыкания – чувствительности, помехоустойчивости и быстродействия. Высококачественная силовая электромеханика, применённая в изделиях, допускает длительную работу устройств при токах до 100 А, коммутационную способность встроенного расцепителя 1500 А и стойкость к току короткого замыкания 10000 А.

Устройства Ф-9311 и Ф-9312 предназначены для обнаружения дуговых замыканий ("искрения") в электропроводке и отключения электропитания  в случае аварийной ситуации. Защищает подключённое к нему оборудование (в квартире, офисе и пр.) от разрушающего воздействия дугового замыкания, предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.

1.  Астро-УЗО Ф-9311 – устройство защиты от дугового замыкания со встроенным УЗО и силовым расцепителем, предназначенное для работы в однофазной сети переменного тока.

Назначение:

  • обнаружение дуговых разрядов (искрения) в электропроводке и отключение питания электроустановки в случае аварийной ситуации в электроустановке;
  • защита человека от поражения электрическим током при непреднамеренном прикосновении к токоведущим частям электроустановки или возникновении, в результате неисправности, опасного потенциала на нетоковедущих проводящих элементах оборудования;
  • предотвращение пожаров и возгораний, возникающих вследствие протекания токов утечки на землю.


1.  Астро-УЗО Ф-9312 – устройство защиты от дугового замыкания со встроенным силовым расцепителем, предназначенное для работы в трёхфазной или однофазной сети переменного тока.

Назначение:

  • обнаружение дуговых разрядов (искрения) в электропроводке и отключение питания электроустановки в случае аварийной ситуации в электроустановке.






ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр и обозначение

Номинальное значение для Ф-9311

Номинальное значение для Ф-9312

1

Номинальное напряжение  Un

220 В

220/380 В

2

Номинальный ток нагрузки  In

40 А

40 А

3

Номинальный отключающий дифференциальный ток  IDn

30 мА

–––

4

Номинальный отключающий ток дуги  Iдз

2,5 А

2,5 А

5

Номинальный неотключающий дифф. ток  IDnо

0,5 IDn

–––

6

Предельное значение неотключающего сверхтока Inm

6 In

6 In

7

Номинальная включающая и откл. способность  Im

1500 А

1500 А

8

Номинальная вкл. и откл. способность по дифф. току  Im

1500 А

–––

9

Номинальный условный ток КЗ  Inc

10000 А

10000 А

10

Номинальный условный дифференциальный ток КЗ  Ic

10000 А

–––

11

Время отключения при номинальном отключающем токе дугового замыкания T n-дз, не более

1 с

1 с

12

Время отключения при номинальном дифф. токе Tn, не более

40 мс

–––

13

Диапазон рабочих температур

−25 … + 40 °С

−25 … + 40 °С

14

Максимальное сечение подключаемых проводников

50 мм²

50 мм²

15

Срок службы: электрических циклов, не менее

механических циклов, не менее

4 000

10 000

4 000

10 000







Это главные требования к любой электроустановке, определяющие эффективность работы оборудования и сохранность жизни людей. Надёжность и безопасность электроустановки обеспечиваются применением качественных электрозащитных устройств.

Электрозащитные устройства – это прежде всего автоматические выключатели и устройства защитного отключения. Для обеспечения надёжной и безопасной работы электрооборудования к техническим параметрам этих аппаратов должны предъявляться чрезвычайно высокие требования. Применение некачественных устройств часто приводит к тяжелым последствиям – электротравматизму людей и крупному материальному ущербу.

Высокое качество продукции – основной приоритет в деятельности нашего предприятия, созданного на базе Московского энергетического института (МЭИ). ООО «Астро-УЗО» более 17 лет производит и поставляет устройства защитного отключения (более 200 модификаций), автоматические выключатели (свыше 100 модификаций), контакторы, устройства контроля сопротивления изоляции, ограничители перенапряжений, испытательное оборудование и другие виды продукции. Производство осуществляется на основе высококачественных комплектующих из Германии и отвечает мировым стандартам качества.

Электрозащитные устройства с торговой маркой АСТРО успешно применяются в сотнях тысяч электроустановок во всех уголках нашей страны – от Калининграда до Уэлена – и обеспечивают надежную защиту жизни и имущества людей. Они установлены в школах, детских садах, больницах, торговых центрах и других общественных зданиях, в квартирах, домах, дачах, киосках, а также на самых ответственных объектах Администрации Президента РФ, ФСБ, МЧС, МО, Центробанка РФ, ОАО «Газпром» и многих других. Изделия марки АСТРО имеют самые высокие в России эксплуатационные и технические параметры и стоят в одном ряду с известными производителями электротехники, такими как Siemens, ABB, EATON , Hager, ABL.

ООО «Астро-УЗО» в своей производственной программе имеет ряд собственных уникальных разработок – защитных устройств, приборов контроля и испытания электрических аппаратов и и эффективного решения сложных и потенциально опасных проблем электро- и пожаробезопасности.

Приглашаем Вас к сотрудничеству в важном деле повышения электро- и пожаробезопасности в нашей стране!

Каталог продукции


Дата: 08.08.2017
В продажу поступила монография В.К. Монакова и Д.Ю. Кудрявцева "Электробезопасность: Теория и практика". Подробное описание - в разделе "Литература".
Дата: 03.08.2017
Новинка! Переносное УЗО-вилка с розеткой Ф-1271Р. Незаменимо в условиях временного электроснабжения, стройки и т.п.
Дата: 01.08.2017
В продажу поступили селективные четырёхполюсные УЗО редкого типа G: Ф-2212G и Ф-3212G.
  • Устройства защитного отключения (УЗО)

    УЗО применяются для комплектации вводно-распределительных устройств (ВРУ), распределительных щитов (РЩ), групповых щитков (квартирных и этажных), а также для защиты отдельных потребителей электроэнергии.
    Для правильного выбора УЗО ознакомьтесь с материалом: Как выбрать УЗО

  • УЗО со встроенной защитой от сверхтоков (диф автомат, дифференциальный автомат)

    Широкое применение в Российской Федерации получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтока, правильно такие устройства называются УЗО со встроенной защитой от сверхтоков, автоматический выключатель дифференциального тока (АВДТ), либо просто дифавтомат – такое название обычно применяется в торговле.

    Конструктивной особенностью УЗО со встроенной защитой от сверхтоков является то, что механизм размыкания силовых контактов запускается при воздействии на него любого из трех элементов — катушки с сердечником токовой отсечки, реагирующей на ток короткого замыкания, биметаллической пластины, реагирующей на токи перегрузки и магнитоэлектрического расцепителя, реагирующего на дифференциальный ток.

  • УЗО на большие токи нагрузки

    Данное устройство предназначено для применения в электроустановках с нагрузкой большой мощности, при значительном сечении питающих проводников. Выносной трансформатор тока имеет большой диаметр окна (70 мм) и позволяет пропустить через окно проводники крупного сечения.

    УЗО на большие токи нагрузки в комплекте: выносной дифференциальный трансформатор и дифференциальное реле. Технические параметры его приведены в таблице, габаритные и установочные размеры на рис. 1-3.

    Наименование Номинальное значение
    1 Номинальное напряжение Un, В 220/38
    2 Номинальный ток нагрузки дифференциального реле In, А 25
    3 Номинальный отключающий дифференциальный ток IΔn, мА 300,500 *
    4 Номинальный неотключающий дифференциальный ток IΔnо 0,5 IΔn
    5 Время отключения при номинальном дифференциальном токе (без учета времени срабатывания контактора) Tn, не более, мс 30
    6 Диаметр окна выносного дифференциального трансформатора, мм 60
    7 Диапазон рабочих температур, °С от -25 до +40
    8 Максимальное сечение подключаемых проводников к дифференциальному реле, мм2 25
    9 Срок службы:
    - электрических циклов, не менее
    - механических циклов, не менее

    10 000
    10 000

    * - в зависимости от модификации

    УЗО на большие токи применяются в одно- и трехфазных сетях. На рисунке приведен пример схемы подключения такого УЗО в трехфазной сети в комплекте с четырехполюсным контактором.

    Рис. 3. Схема подключения в комплекте с четырехполюсным контактором.

  • Автоматические выключатели

    Автоматический выключатель, «автомат» — это механический коммутационный аппарат, способный включать, проводить и отключать токи в нормальном режиме электроустановки, а также включать, проводить в течение заданного времени и автоматически отключать токи в возникающих по разным причинам аномальных режимах, таких, как короткие замыкания или перегрузка. Автоматические выключатели предназначены для многоразовой защиты электрических установок от перегрузок и коротких замыканий.

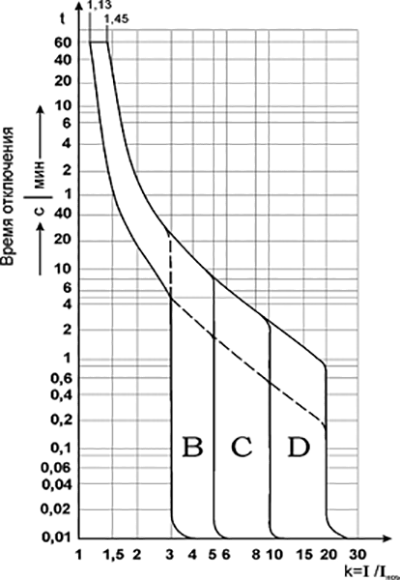

    Время-токовые характеристики (ВТХ) - зависимости времени отключения от тока нагрузки - автоматических выключателей типов B, C и D показаны на картинке:

  • Контакторы

    Контактор - специальное электромагнитное реле, предназначенное для:

    • дистанционного управления электроприборами.
    • использования в схемах электроприводов, цепях освещения и т.п.

    Контакторы монтируются на стандартную DIN-рейку. Контакторы (кроме IK21) управляются переменным или постоянным током.

    Технические параметры:

    1. Рабочие контакты

    Тип IK21 IK22 IK24 IK40 IK63
    Рабочее напряжение 415 440 440 500 500
    Ток теплового реле, А 20 20 24 40 63
    Номинальная мощность, кВт
    220В / АС1
    380В / АС7а
    220В / AC3
    380В / C7b

    7,5
    13
    1,1
    2,2

    4

    1,3

    9кВт
    16кВт
    2,2
    4

    16кВт
    26кВт
    5,5
    11

    24кВт
    40кВт
    8,5
    15
    Максимальная частота оперирования циклов/час 360 120 120 120 120
    Последовательная плавкая вставка, А 25 20 35 63 80

    2. Управление

    Тип IK21 IK22 IK24 IK40 IK63
    Номинальное напряжение управления, В AC, 220 AC, DC, 220 AC, DC, 220 AC, DC, 220 AC, DC, 220
    Мощность потребления катушки, Вт 32ВА / 1,5 Вт 2,2 4 5 5
    Время задержки, мс:
    включения
    отключения

    7÷20
    10÷20

    15÷30
    40÷45

    25÷35
    30÷40

    15÷20
    35÷40

    15÷20
    35÷45

    Типовые схемы контактных групп

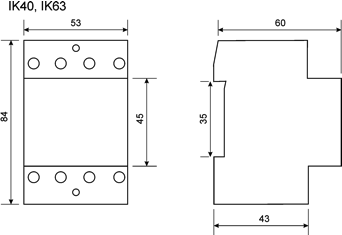

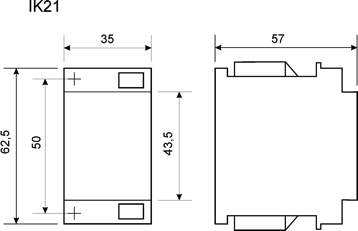

    Габаритные размеры:





  • Устройство защитного отключения АСТРО*УЗО – вилка

    Гарантированная защита человека от поражения электрическим током!

    Устройство защитного отключения Ф-1271 предназначено:

    • для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
    • предотвращения пожаров вследствие протекания токов утечки на землю.

    Настоятельно рекомендуется применять АСТРО*УЗО Ф-1271 при эксплуатации следующего оборудования:

    • Электроводонагреватели
    • Насосы
    • Стиральные, посудомоечные машины, электроплиты
    • Холодильники
    • Моющие пылесосы
    • Электроинструмент
    • Бетоносмесители
    • Сварочные аппараты
    • Станки
    • Любое другое электрооборудование без двойной изоляции или без заземления

    Ф-1271 подходит как для стационарного, так и для переносного оборудования, работающего как в помещении, так и на улице (например, на стройке), даже в условиях повышенной запылённости, влажности, жары или холода.

    Основные преимущества:

    • Ударопрочный корпус из ABS-пластика:  не сломается при транспортировке и хранении оборудования
    • Высокая пыле- и влагозащита (IP54):  важно для строительного и инженерного оборудования
    • Усиленные контакты:  можно подключать нагрузку до 16 А (3500 Вт)
    • Коммутирует токи до 250 А:  важно для оборудования с большими пусковыми токами
    • Широкий диапазон рабочих температур - от -25 до +40 С

  • Устройства защиты от дуги ("искрения")

    Уникальная отечественная разработка AFCI / AFDD / УЗДП / УЗДЗ !
    Ф-9311 – устройство защиты от дугового замыкания со встроенным УЗО и силовым расцепителем, предназначенное для работы в однофазной сети.
    Ф-9312 – устройство защиты от дугового замыкания со встроенным силовым расцепителем, предназначенное для работы в трёхфазной или однофазной сети.

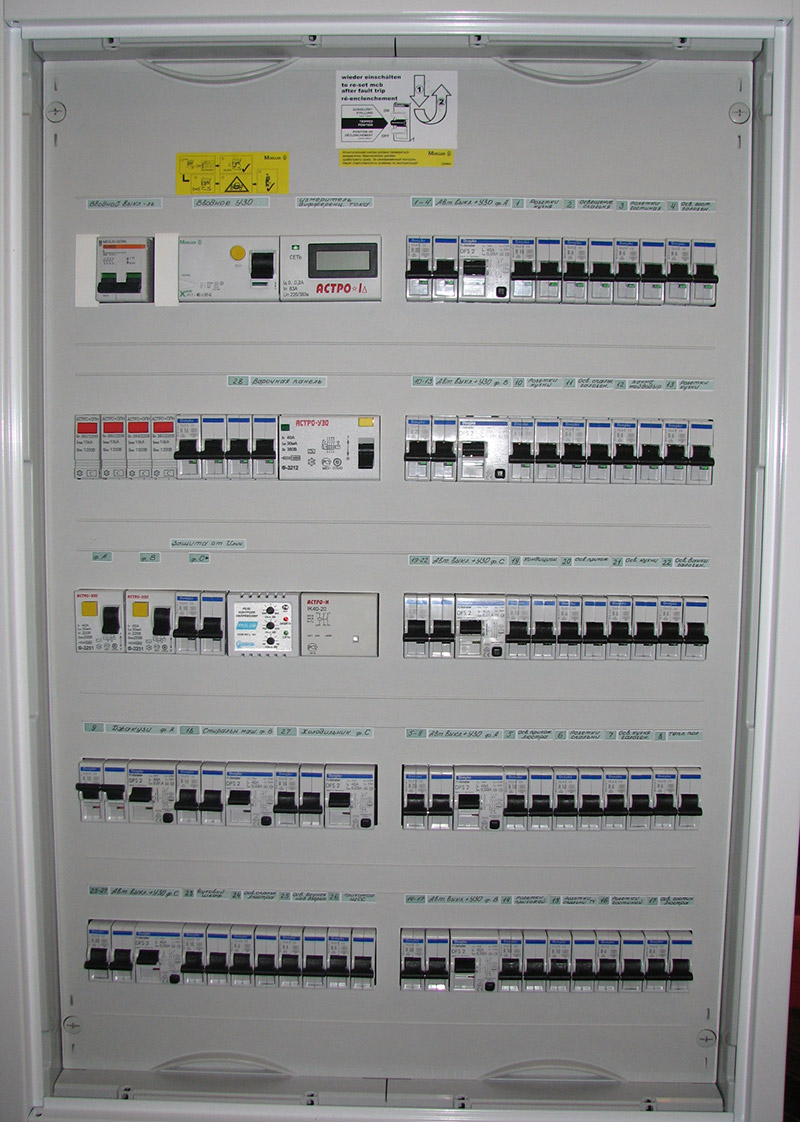

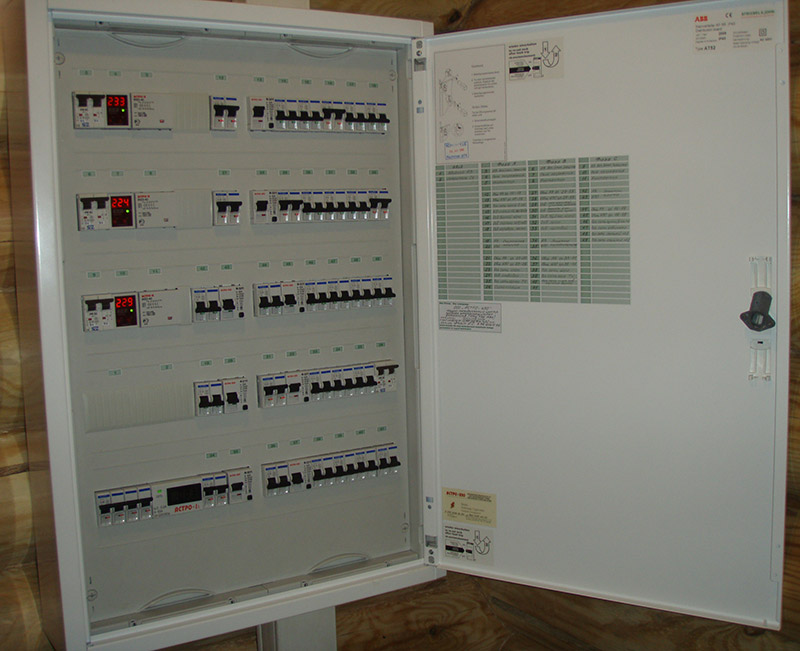

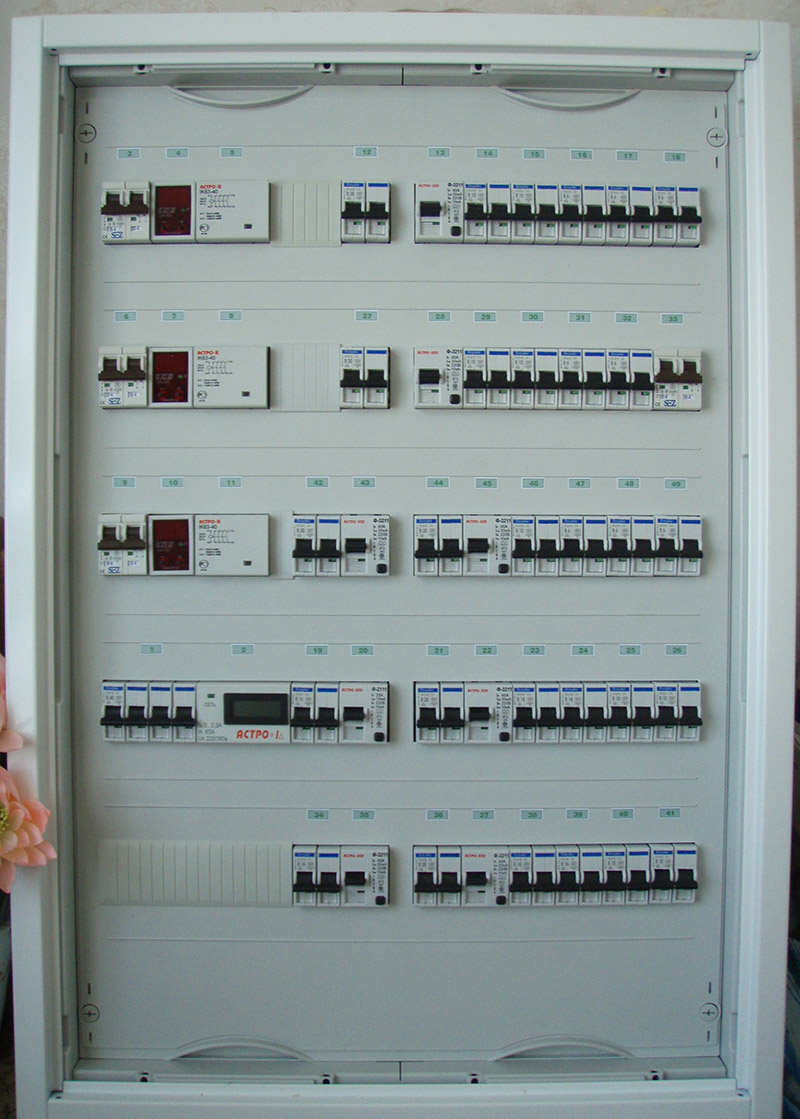

  • Сборка электрощитов

    Астро-УЗО предлагает услуги по профессиональному проектированию и изготовлению электрощитов всевозможных типов (ГРЩ, ВРУ, АВР, ЩЭ, ЩК, ЩУ, ЩА, ЩО и пр.) по типовым и индивидуальным схемам и/или эскизам Заказчика.

    Все работы выполняются квалифицированными специалистами нашего предприятия на оборудовании европейского качества.

    Электрощиты - ключевые элементы системы электроснабжения здания или сооружения, в т.ч. городской квартиры и загородного дома. От качества их проектирования и сборки зависит надёжность и безопасность всей системы, поэтому ошибки здесь недопустимы. Необходимы чёткое знание электротехники и нормативно-правовой базы, а также навыки и опыт выполнения электромонтажных работ.

    Если Вы не уверены в своих силах, не пытайтесь выполнить эту работу самостоятельно! Обратитесь к профессионалам!

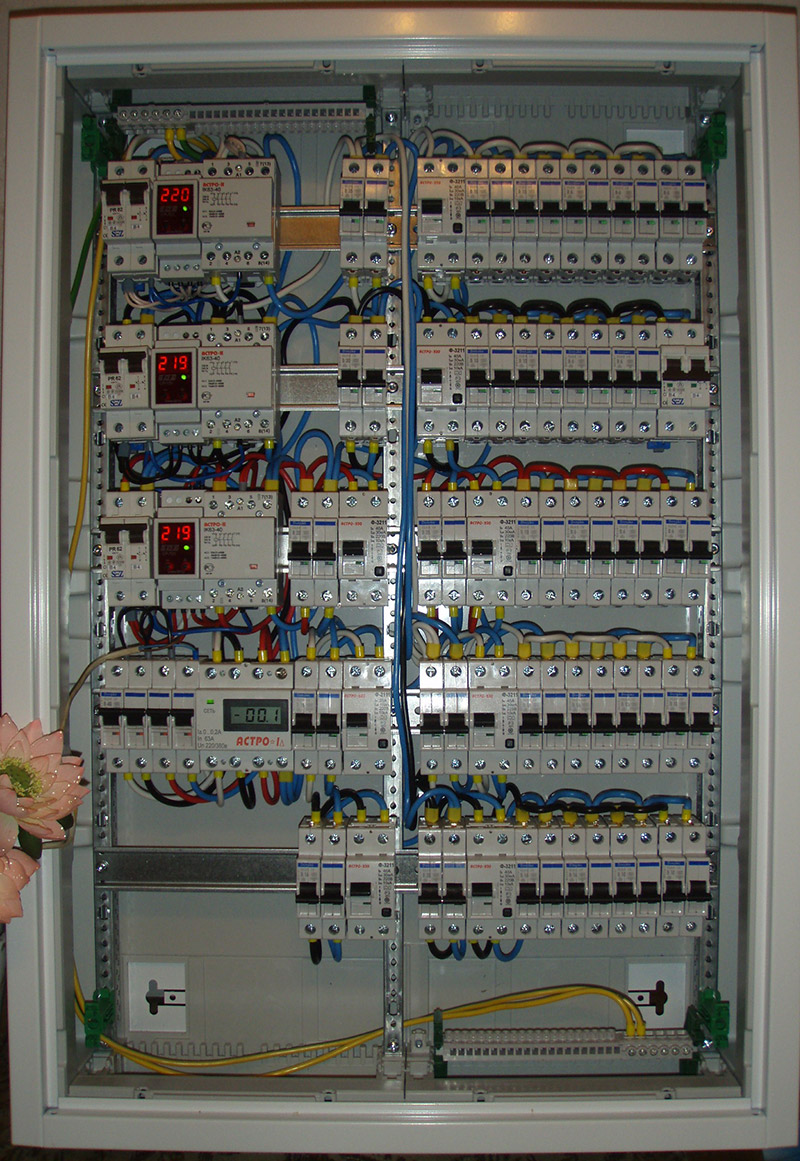

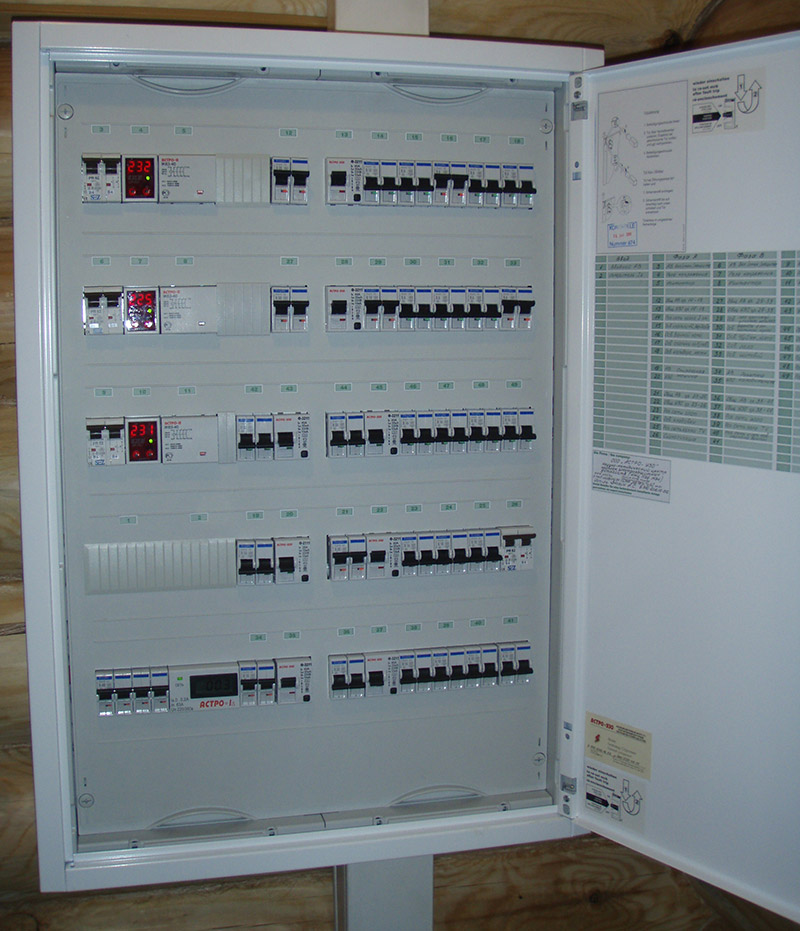

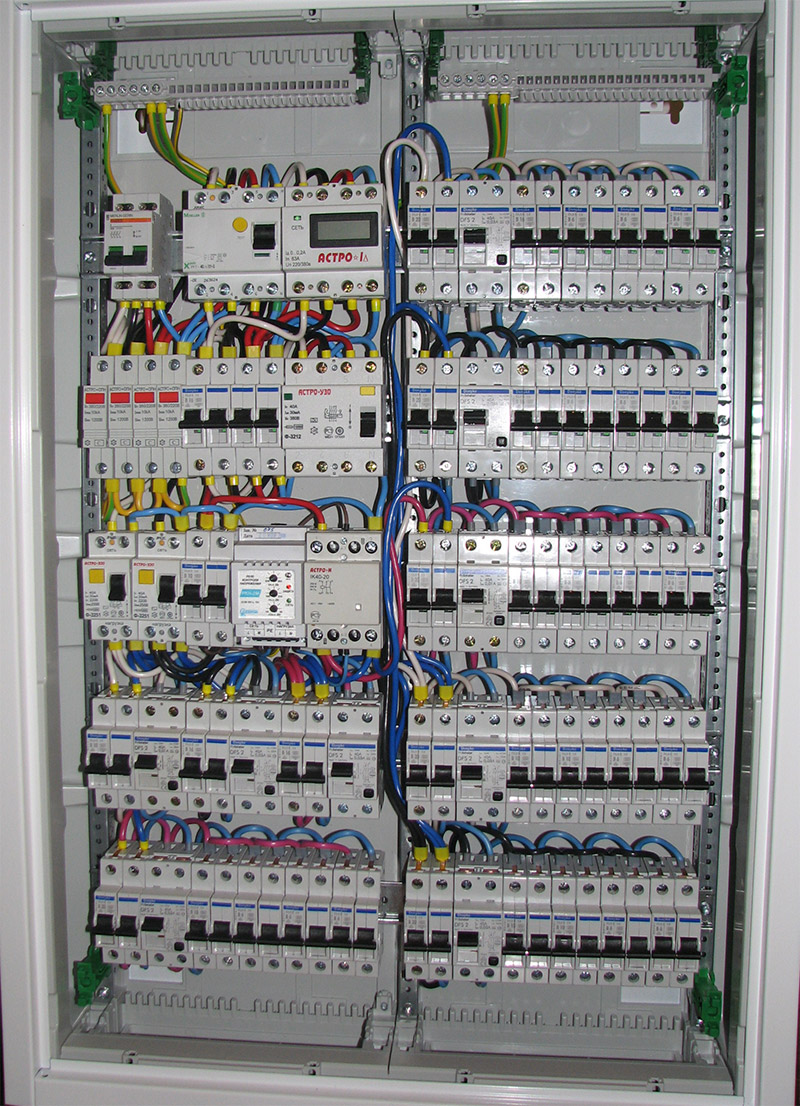

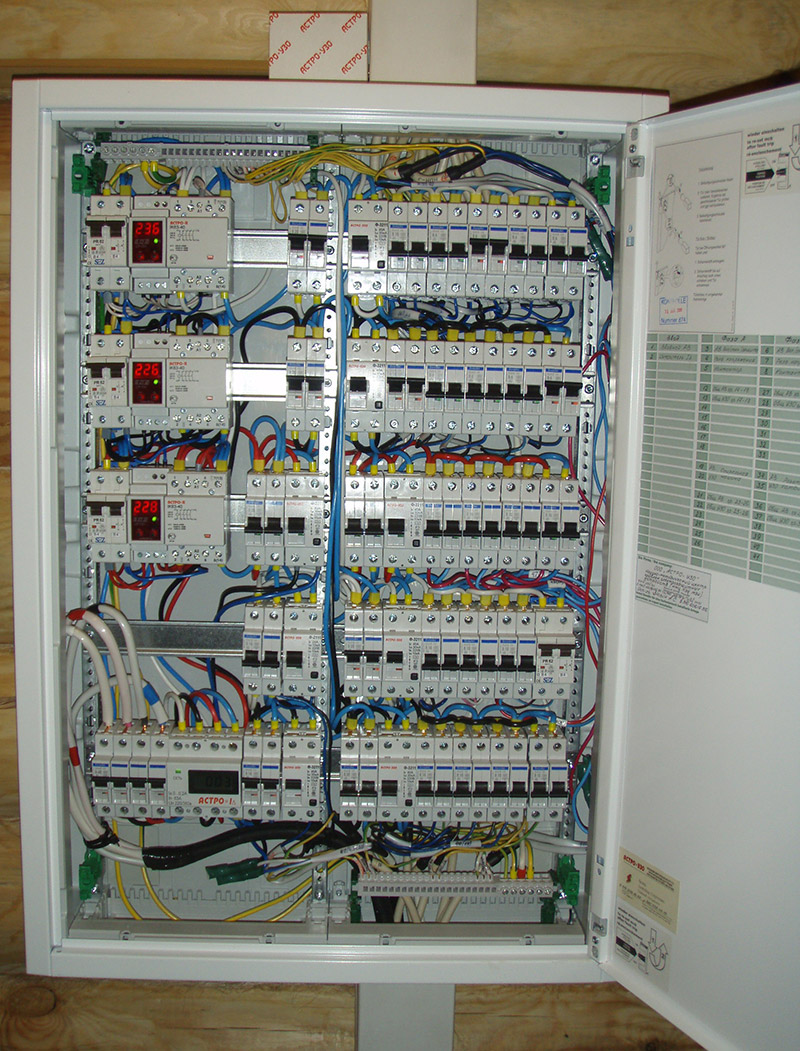

    С примерами наших работ Вы можете ознакомиться здесь:

    Астро*УЗО - Эксклюзивная продукция

    Астро*УЗО - Эксклюзивная продукция

    Астро*УЗО - Эксклюзивная продукция

    Астро*УЗО - Эксклюзивная продукция

    Астро*УЗО - Эксклюзивная продукция

    Астро*УЗО - Эксклюзивная продукция

    Астро*УЗО - Эксклюзивная продукция

  • Измерение токов утечки

    Устройство АСТРО*IΔ предназначено для измерения дифференциального тока (тока утечки на землю) в одно- и трехфазных цепях переменного тока находящихся под номинальным напряжением при включенных электроприемниках.

    Устройство АСТРО*IΔ позволяет:

    • оценить качество проведенных электромонтажных работ;
    • контролировать состояние изоляции;
    • определить правильность выбора уставки (номинального отключающего дифференциального тока In) УЗО;
    • выявить дефектную цепь или электроприемник с недопустимо низким сопротивлением изоляции;
    • определить порог срабатывания – дифференциальный отключающий ток IDn УЗО (при использовании дополнительного магазина сопротивлений).

    Индикация значения тока утечки на жидкокристаллическом дисплее.

    Это устройство незаменимо при выборе УЗО для электромонтажа на объекте, так как позволяет оценить текущее состояние электропроводки.

  • Мониторинг сопротивления изоляции

    Устройство автоматического контроля изоляции «Астро*ИЗО-470» предназначено для ведения непрерывного автоматического контроля (мониторинга) сопротивления изоляции относительно земли одно- и трехфазных электроустановок и сетей переменного тока, изолированных от земли. Возможен мониторинг отключённых установок (например, обмоток двигателей аварийных систем, находящихся в состоянии готовности).

    Режим работы электрической сети, изолированной от земли (режим изолированной нейтрали, IT-системы), широко применяется в электроустановках, требующих повышенной надёжности энергоснабжения, а также в особо опасных по условиям электропоражения электроустановках.

    К таким электроустановкам относятся системы энергоснабжения медицинских учреждений, больниц, судов, предприятий железнодорожной, горной, нефтедобывающей, сталеплавильной, химической промышленности, испытательного, лабораторного, взрывоопасного производства и многие другие.

  • Ограничитель перенапряжений нелинейный

    Ограничитель перенапряжений нелинейный АСТРО*ОПН - 12/0,4 предназначен для защиты от грозовых и коммутационных перенапряжений в электроустановках жилых, общественных, административных и бытовых зданий при воздушном вводе.

    АСТРО*ОПН - 12/0,4 представляет собой разрядник без искровых промежутков, активная часть которого состоит из металлооксидного нелинейного резистора (МНР) с высоконелинейной вольтамперной характеристикой. Защитное действие состоит в протекании импульсного тока через АСТРО*ОПН - 12/0,4 на заземляющее устройство, что обеспечивает снижение перенапряжений до безопасного значения, при котором не происходит пробоя изоляции электрооборудования.

  • Модульные электронные устройства

    Производство фирмы ELKO ep (Чехия)

  • Фотореле Астро-Люкс 16

    Автоматический выключатель освещения предназначен для управления освещением в зависимости от внешней освещенности. При снижении освещенности (ниже порогового значения) устройство включает осветительные приборы, при повышении освещенности отключает. Порог срабатывания регулируется подстроечным резистором.

  • Шкафы распределительные

    Переносной щиток для питания электрического инструмента в опасной зоне. Прочный герметичный корпус, многовариантность исполнения.

  • Стенд «Исследование параметров УЗО»

    Внимание! Новинка!

    Рекомендуется всем учебным заведениям электротехнического профиля

    Устройство защитного отключения (УЗО) – современное, высоко­эффективное, во многих случаях безальтернативное средство защиты человека от поражения электрическим током.

    УЗО также осуществляют защиту электроустановок от возгораний и пожаров, возникающих вследствие протекания токов утечки.

    УЗО прочно вошли в практику электромонтажа, их применение предписывается Правилами устройства электроустановок.

    УЗО – сложное техническое устройство, характеризующееся многими параметрами.

    Вашему вниманию предлагается разработанный нашим предприятием уникальный, не имеющий аналогов, лабораторный стенд, предназначенный для ознакомления обучаемых с принципом действия УЗО, схемами включения этих устройств в электроустановках и для изучения основных технических характеристик этого устройства – чувствительности, быстродействия, помехоустойчивости.

    Конструктивно стенд выполнен из двух блоков, лицевые панели представлены на фотографиях.

    Блок «А» предназначен для исследования характеристик двухполюсного УЗО, на блоке «Б» изучается работа четырехполюсного УЗО в составе электроустановки.

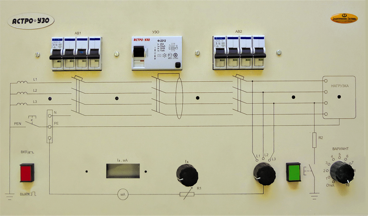

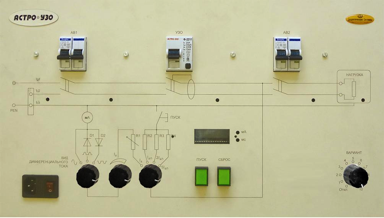

    Панель «А» лабораторного стенда


    Панель «Б» лабораторного стенда

    Стенд изготавливается на современной элементной базе, с применением микроконтроллеров на нашем предприятии.

    В целях обеспечения условий электробезопасности, питание стенда осуществляется от автономного источника питания, имеющего гальваническую развязку с сетью.

    Поставка осуществляется по заказу по следующему адресу...

    В поставку входят техническое описание, схема и методическая разработка (руководство по лабораторной работе).
